Как сделать флюгер

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Из чего сделать флюгер

Содержание статьи

1 Из чего сделать флюгер
2 Где взять или как сделать эскиз
3 Как сделать флюгер
4 Как сделать поворотный механизм
- 4.1 При помощи шарика
- 4.2 С выточенным конусом
5 Окончательная доработка
6 Самодельные флюгера разной сложности: фото-отчеты
- 6.1 На основе подшипника с помпы ВАЗ
- 6.2 Простейший флюгер за 5 минут из подручных материалов
7 Видео по теме
8 Фото флюгеров и идеи для эскизов

Указатели направления ветра изготавливают из самых разных материалов. Главное, чтобы эти материалы были прочными и хорошо переносили погодные воздействия. Таким условиям отвечают следующие материалы:

Листовая сталь толщиной от 2 до 5 мм. Очень долговечный получается флюгер, но работать с таким металлом тяжело.
Оцинкованная сталь. Из этого материала делают объемные указатели направления ветра. Две одинаковые детали соединяют, придав им какой-то объем. С ними все хорошо, но красить тяжело — только порошковая краска и некоторые автомобильные сцепляются с оцинковкой достаточно надежно.

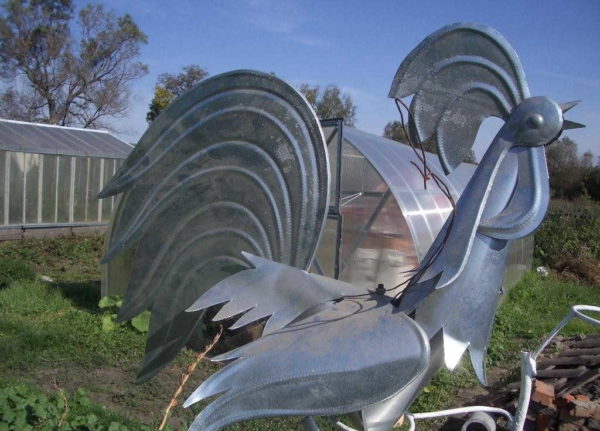

Из оцинкованной стали можно сделать объемные флюгеры
Листовой алюминий толщиной от 2 мм. Режется ножницами по металлу, соединения делают на заклепках или болтах.
Двухсторонний фольгированный текстолит. Материал нечасто встречающийся, но полностью удовлетворяющий требованиям. Легко режется, хорошо красится.
Листовой пластик толщиной от 4-5 мм. Проблемы могут быть столько с покраской, но если взять пластик желаемого цвета, то и красить его нет нужды.

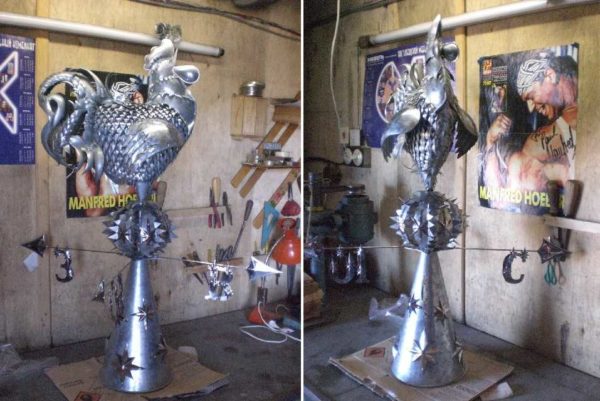

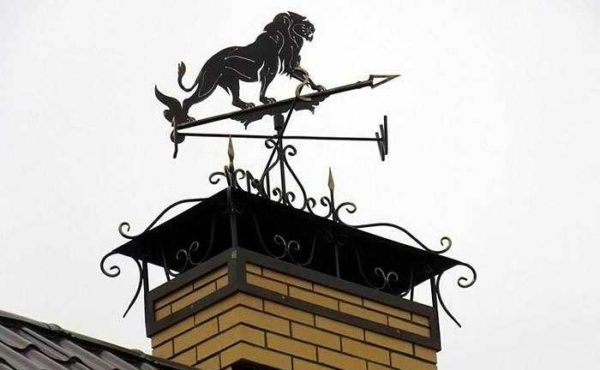

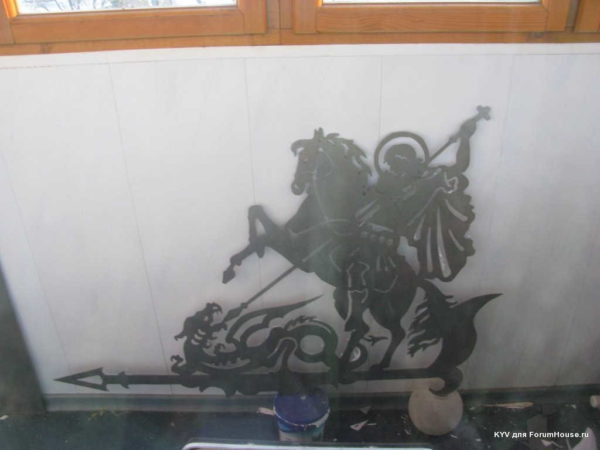

Некоторые изделия больше похожи на произведение искусства
Влагостойкая фанера. Вырезать очень просто, только торцы надо будет дополнительно защитить при помощи пропитки, покрасить краской в пару слоев.

Самые долговечные, естественно, металлические флюгеры. Но резка листового металла — сложная задача. Листы потоньше — 2-3 мм, еще можно попытаться вырезать электролобзиком с пилками хорошего качества. И то, придется запасти их в большом количестве. Все остальные материалы этим инструментом режутся «на ура».

Где взять или как сделать эскиз

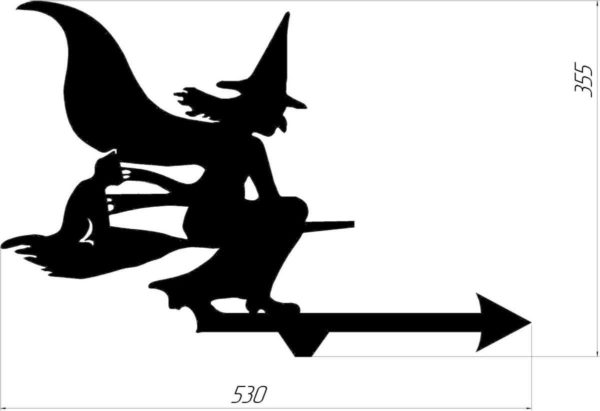

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.

Некоторые изделия больше похожи на произведение искусства
При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла. Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

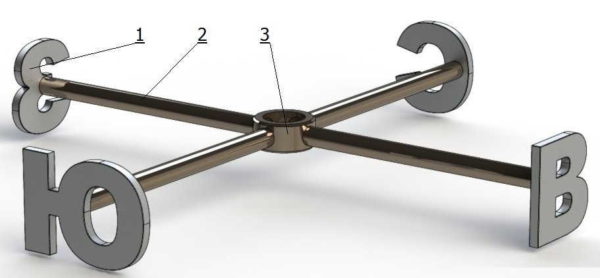

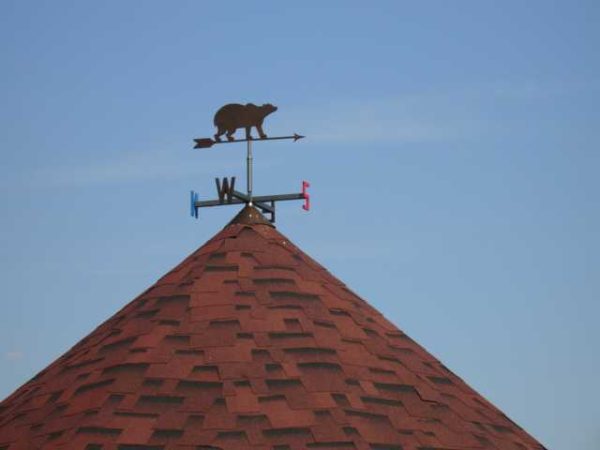

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

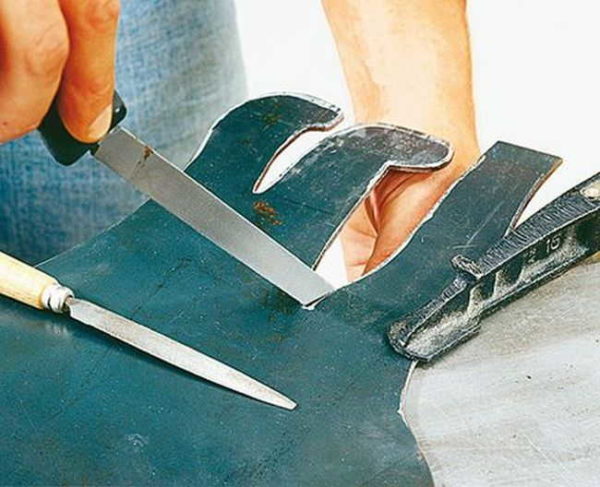

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Как сделать поворотный механизм

Чтобы флюгер выполнял свои действия, он должен быть закреплен подвижно. Причем так, чтобы при малейшем ветре он поворачивался. Для этого само «тело» флюгера крепят к пруту, а нижнюю часть к крыше или дымоходу (если делают флюгарку — колпак для дымохода с флюгером). Эти две части соединяются подвижно — при помощи подшипников или других подобных соединений.

При помощи шарика

Можно найти любой подшипник и к нему приварить две части «держака». Можно сделать поворотный механизм и без подшипника, но с шариком подходящего размера или конусом.

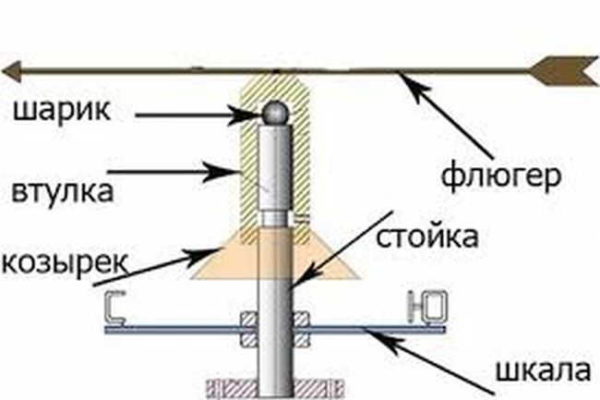

Устройство флюгера и поворотный механизм

Для изготовления поворотного флюгерного механизма потребуется две металлические трубы разных диаметров или штырь меньшего диаметра и труба большего. Причем они должны быть подобраны так, чтобы один входил в другой с минимальным зазором (в 2-3 мм).

К более широкой трубе крепится/приваривается корпус флюгера. Причем надо сделать так, чтобы верхняя часть трубы оказалась запаянной. Нижняя труба или штырь используется для крепления указателя сторон света. Именно она крепится к крыше. Верхняя ее часть также должна быть заваренной или запаянной.

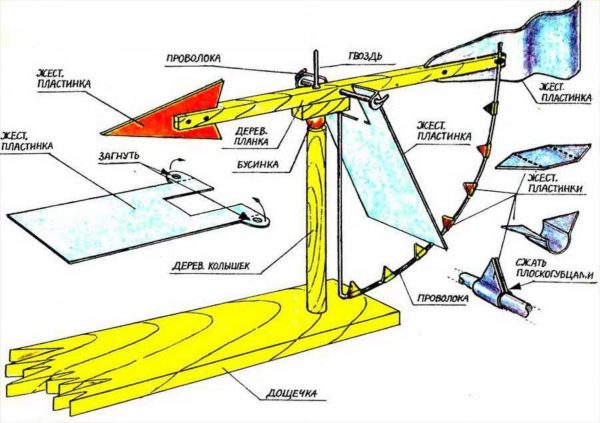

Чтобы было немного понятнее

Если сварочного аппарата в вашем арсенале нет, можно использовать деревянные пробки — их плотно забивают в трубу. Для надежности, можно стенки смазать универсальным клеем. Но такой вариант — с деревянными заглушками — не может служить слишком долго. От частых поворотов древесина будет стираться, так что через некоторое время придется поворотный механизм флюгера реставрировать.

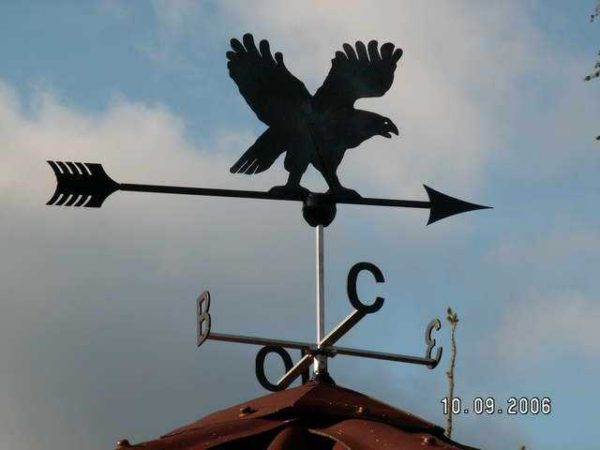

Один из металлических флюгеров

При сборке флюгера, на установленный штырь укладывается шарик от подшипника, сверху надевается корпус флюгера с приваренной трубой. Для более плавного вращения можно в механизм добавить масла. После этого можно считать, что флюгер своими руками вы уже сделали. Правда, надо его еще закрепить, а сделать это далеко не просто — работы на высоте с тяжелым и громоздким изделием в руках та еще задача.

С выточенным конусом

Если найти шарик подходящего размера не получилось, но у вас есть знакомы токарь или вы можете работать с металлом, можно выточить конус, который заменит шарик.

Поворотный механизм для флюгера с цилиндром

Сама схема сборки флюгера остается той же: к верхней трубе крепим корпус, а нижнюю фиксируем на шесте, коньке крыши и т.д.

Окончательная доработка

Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.

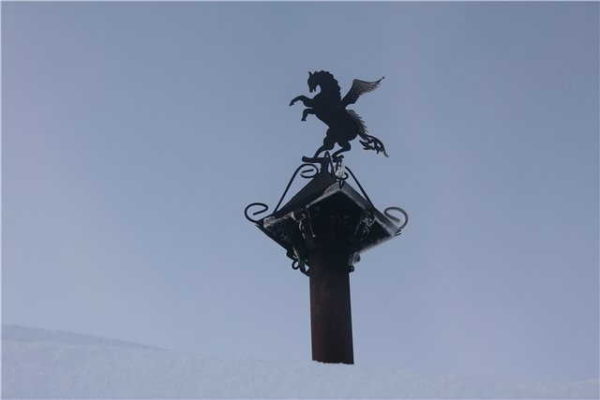

Крылатый конь — чем не украшение для дома

Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.

После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.

Самодельные флюгера разной сложности: фото-отчеты

При изготовлении указателя направления ветра своими руками, возникает много вопросов. Конструкция несложная, но есть масса вариантов. Например, поворотный узел можно сделать по-разному, не говоря уже о форме и размерах корпуса. Каждый выбирает то, что ему больше нравится. Чтобы сформировалось хотя бы общее представление о том, как можно сделать это полезное для дачного или садового участка устройство, приведем несколько примеров самодельных флюгеров с пошаговыми фото.

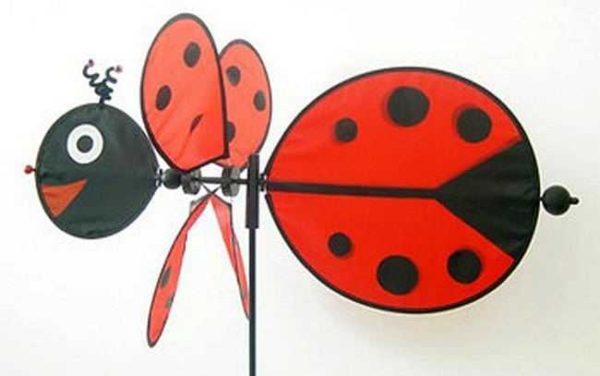

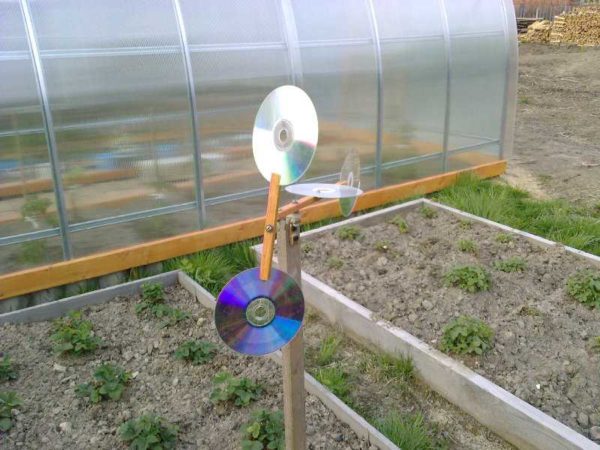

Можно и такие сделать

На основе подшипника с помпы ВАЗ

Подшипник взят со старого ВАЗа. По размеру подшипника найдены трубы — одна такая, в которую этот подшипник входит. В этой трубе устанавливаем стопор так, чтобы подшипник не проваливался внутрь, установив его, привариваем. Из труб меньшего диаметра варим крестовину, к которой затем прикрепим буквы, обозначающие направление сторон света.

Делаем флюгер своими руками

Еще один отрезок тонкой трубы привариваем к верхней части подшипника. Это будет поворотная часть, к которой прикрепится потом тело флюгера. К этому штырю привариваем перпендикулярно два коротких отрезка трубы — к ним будем варить вырезанный флюгер. Чтобы защитить подшипник от влаги и пыли, используем пыльник от рулевой тяги, натянув его до того, как начали приваривать поворотную часть.

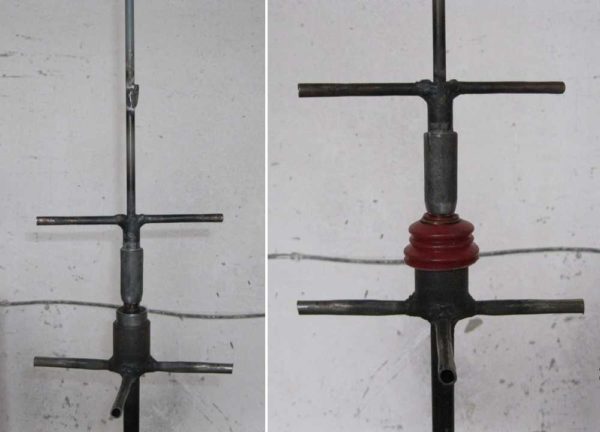

Понемногу собираем конструкцию

Из алюминиевого листа толщиной 2 мм вырезан кот, буквы сделаны из оцинкованной стали. Их покрасим из баллончика ярко-красной автоэмалью, кота — черной.

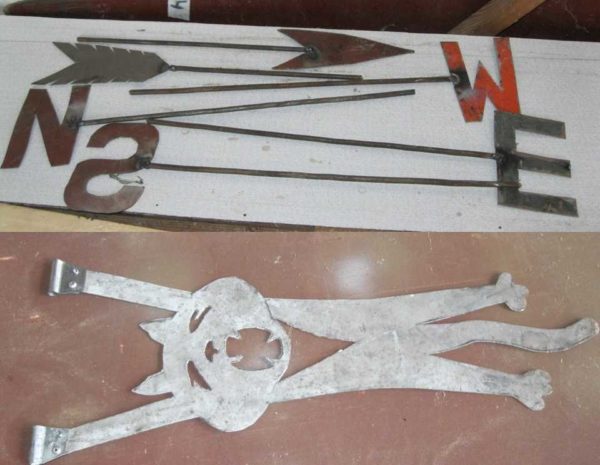

Составляющие для самодельного флюгера

Остается только приварить/прикрепить все части, собрав флюгер.

Так все выглядит в собранном виде

Самодельный металлический флюгер на подшипнике готов. Можно устанавливать на крыше.

Простейший флюгер за 5 минут из подручных материалов

На охоте, рыбалке или даче, может понадобиться указатель направления ветра. Сделать очень простую модель можно буквально из ничего. Нужны будут:

пластиковый или бумажный стакан (желательно большой емкости);
толстая проволока (можно использовать алюминиевую или сталистую);
пластиковая стяжка;
шайба с внутренним диаметром не меньше диаметра проволоки.

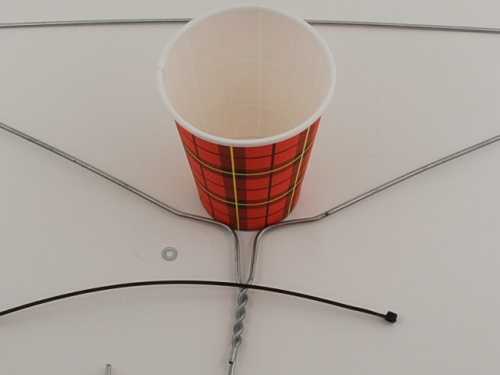

Что необходимо

Процесс изготовления очень прост. Первым делом аккуратно, не повредив стенки, удаляем дно. У бумажного стакана его можно вынуть, у пластикового придется отрезать. Далее, отступив от более широкого края около сантиметра, проделываем в стенках два отверстия, расположенные одно напротив другого, продеваем проволоку. Один край провода загибаем — чтобы указатель ветра не свалился.

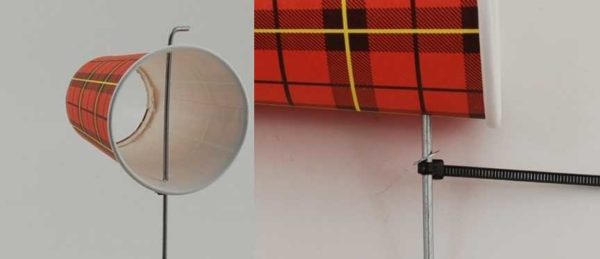

Делаем флюгер своими руками из подручных материалов

С противоположной стороны — снизу — на проволоку надеваем шайбу, поднимаем ее до уровня стакана, оставив совсем небольшой люфт (несколько миллиметров). Берем стяжку, затягиваем ее, фиксируя шайбу на нужном уровне.

Указатель в работе

Собственно все, мы сделали простейший флюгер своими руками. Конечно, он весьма недолговечен, но не всегда нужна длительная служба. А указывать откуда ветер дует, он будет исправно.

Видео по теме

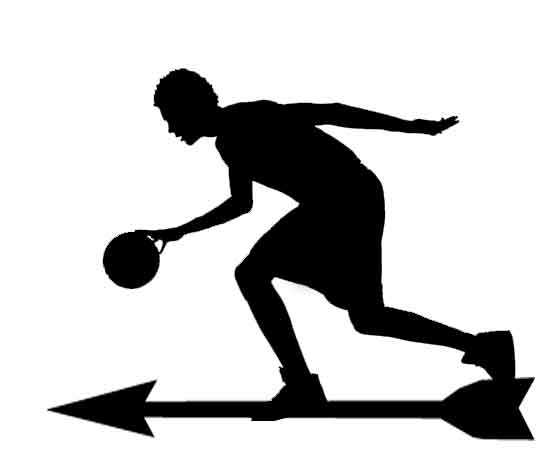

Фото флюгеров и идеи для эскизов

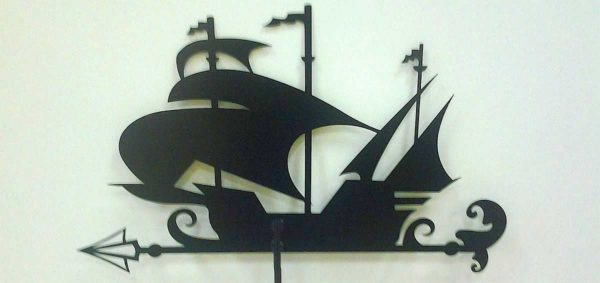

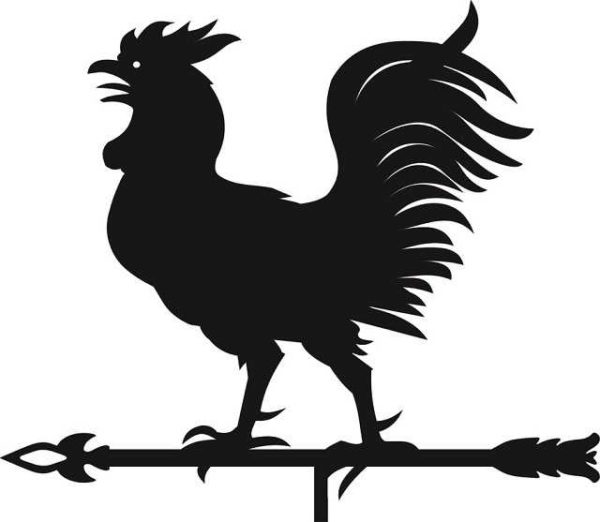

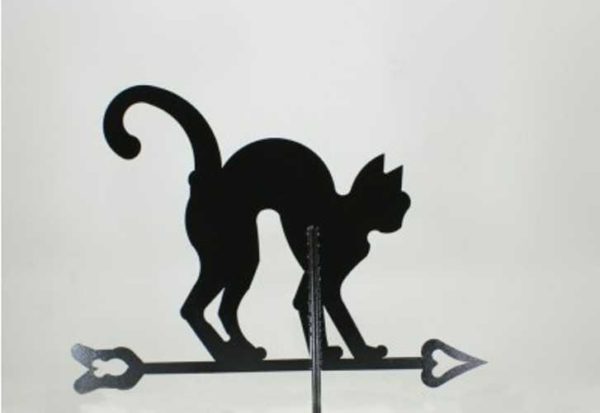

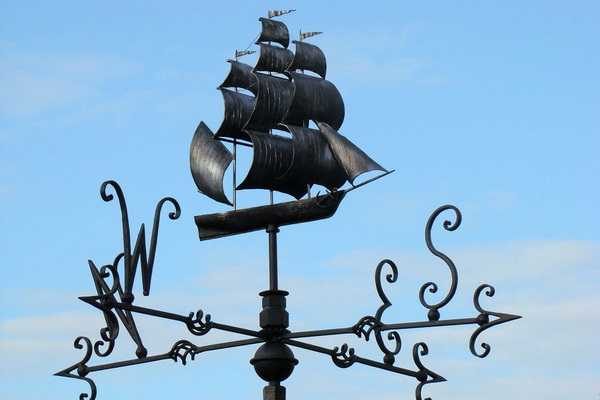

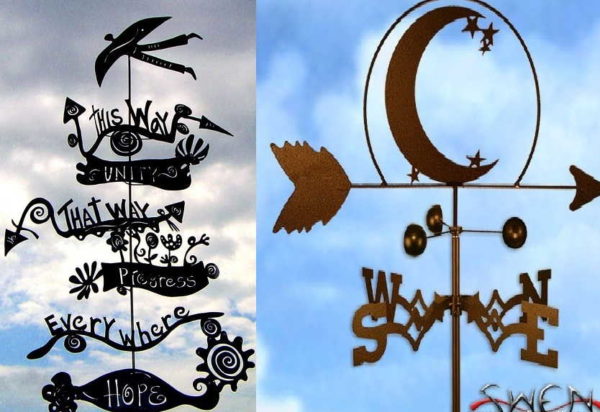

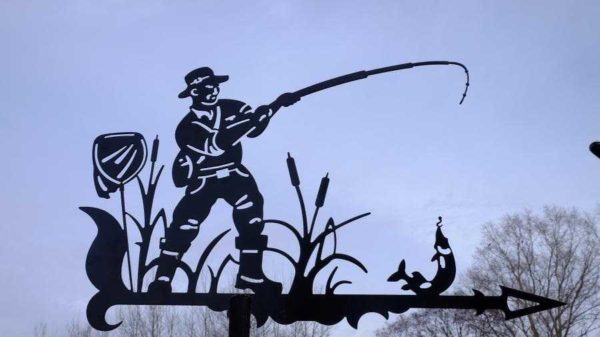

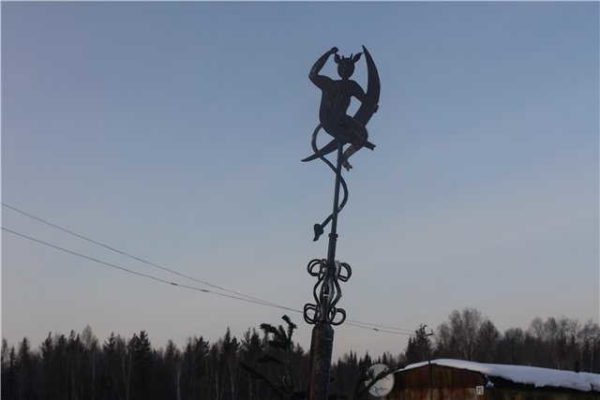

Самые распространенные темы для изготовления флюгера — кот, петух, орел, корабль. Они встречаются чаще всего. Есть множество вариантов и вариаций. Но есть очень нестандартные идеи. Возможно, глянув на них, вам захочется чего-то оригинального.
