При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Содержание статьи
- 1 Выбираем сечение кабеля по мощности
- 1.1 Собираем данные
- 1.2 Суть метода
- 2 Как рассчитать сечение кабеля по току
- 3 Расчет кабеля по мощности и длине
- 4 Открытая и закрытая прокладка проводов
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

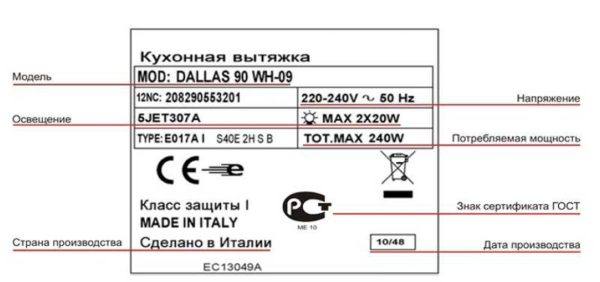

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

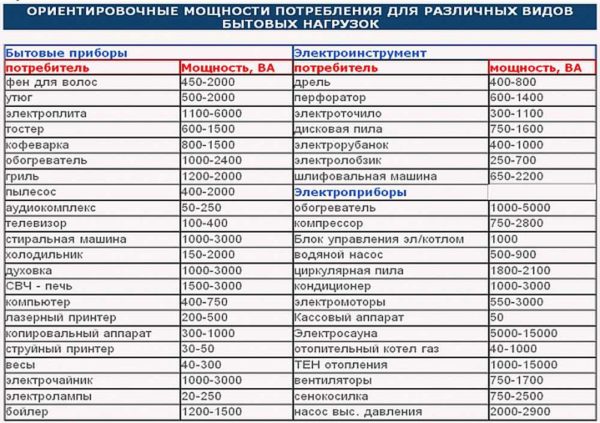

Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
Ток, АМощность, кВтТок, АМощность, кВт
220 В380 В220 В380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

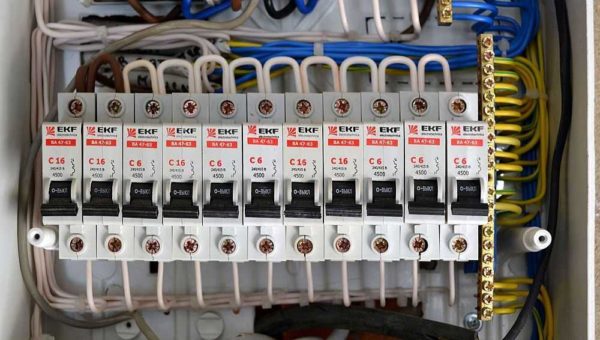

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

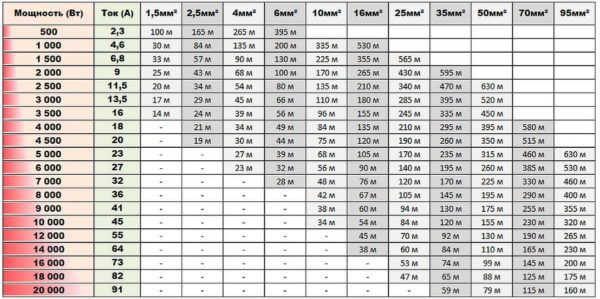

Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

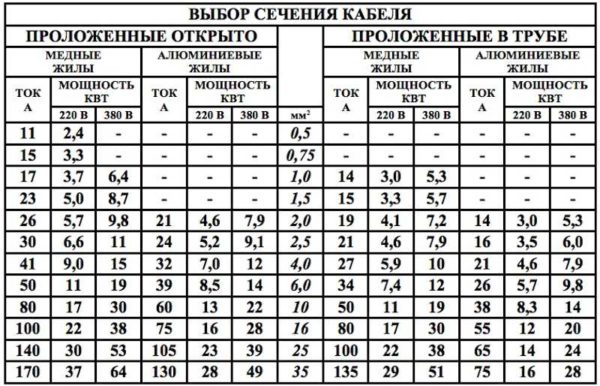

Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
