Электричество — это та область, в которой необходимо все делать правильно и досконально. В связи с этим многие предпочитают разобраться во всем самостоятельно, а не доверять посторонним людям. Один из ключевых моментов — соединение проводов в распределительной коробке. От качества работ зависит во-первых, корректность работы системы, а во-вторых — безопасность — электрическая и пожарная.

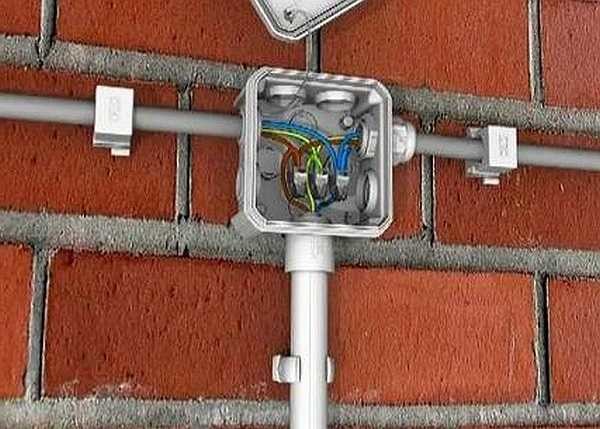

Один из видов распределительной (распаечной, разветвительной) коробки
Что такое распределительная коробка
Содержание статьи
- 1 Что такое распределительная коробка
- 2 Способы соединения проводов
- 2.1 Скрутка
- 2.2 Скрутка с монтажными колпачками
- 2.3 Пайка
- 2.4 Сварка проводов
- 2.5 Клеммные колодки
- 2.6 Опрессовка
- 3 Основные схемы расключения
- 3.1 Как подключить розетки
- 3.2 Подключение одноклавишного выключателя
- 3.3 Подключение двухклавишного выключателя
От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.
Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

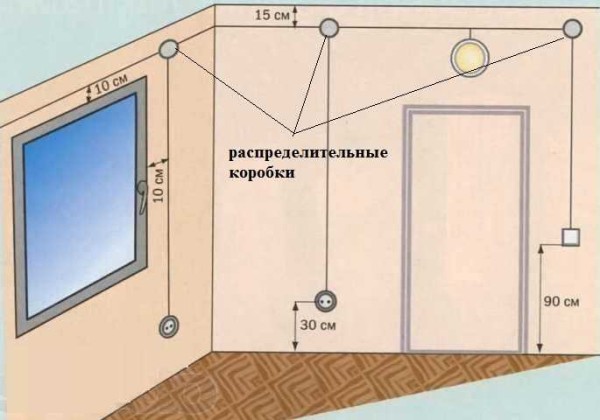

Правила устройства электропроводки
Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.
По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

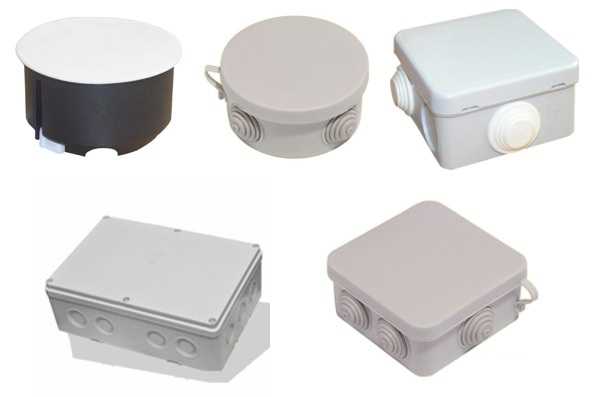

Некоторые формы распределительных коробок
По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.
Что вообще дают распределительные коробки:
- Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
- Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
- Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
- Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
Способы соединения проводов
В коробке проводники можно соединять разными способами. Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность.
Скрутка
Самый популярный у народных умельцев способ, но самый ненадежный. Он не рекомендован ПУЭ для использования, так как не обеспечивает должный контакт, что может привести к перегреву и возникновению пожара. Этот способ можно использовать как временный, например, для проверки работоспособности собранной схемы, с обязательной последующей заменой на более надежный.

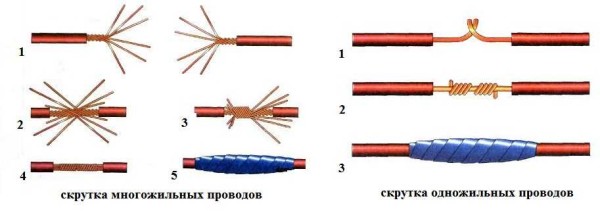

Правильная скрутка электрических проводов
Даже если соединение временное, необходимо все делать по правилам. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия.
При скрутке многожильных проводов порядок действий такой:
- изоляция зачищается на 4 см;
- проводники раскручиваются на 2 см (поз. 1 на фото);
- соединяются до стыка нераскрученных проводников (поз 2);
- жилки закручиваются пальцами (поз 3);
- скрутка затягивается плоскогубцами или пассатижами (поз 4 на фото);
- изолируется (изолента или надетая до соединения термоусадочная трубка).
Соединение проводов в распределительной коробке с одной жилой при помощи скрутки проще. Очищенные от изоляции проводники скрещиваются и скручиваются пальцами по всей длине. Затем берут инструмент (плоскогубцы и пассатижи, например). В один зажимают проводники возле изоляции, вторым усиленно скручивают проводники, увеличивая количество витков. Место соединения изолируется.
Скручивать пассатижами или плоскогубцами
Скрутка с монтажными колпачками
Еще проще делается скрутка с использованием специальных колпачков. С их использованием соединение более надежно заизолировано, контакт лучше. Наружная часть такого колпачка отлита из пластика, не поддерживающего горение, внутрь вставлена металлическая коническая часть с резьбой. Эта вставка обеспечивает большую поверхность соприкосновения, улучшая электрические характеристики соединения. Это отличный способ соединить два (или больше) провода без пайки.
Скрутка проводов при помощи колпачков происходит еще проще: снимается изоляция на 2 см, провода слегка закручиваются. На них надевается колпачок, с усилием проворачивается несколько раз, до тех пор, пока металл не окажется внутри колпачка. Все, соединение готово.
Соединение проводов при помощи колпачка
Подбираются колпачки в зависимости от сечения и количества проводников, которые необходимо соединить. Этот способ более удобный: место занимает меньше, чем обычная скрутка, все укладывается компактнее.
Соединение проводников в распределительной коробке колпачками
Пайка
Если есть в доме паяльник, и вы умеете с ним хоть немного обращаться, лучше использовать пайку. Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Разогретый паяльник окунают в канифоль, и проводят несколько раз по зачищенной от изоляции части. На нем появляется характерный налет рыжеватого цвета.
Спаянные провода
После этого провода скручивают, как описано выше (скрутка), потом берут олово на паяльник, прогревают скрутку до тех пор, пока расплавленное олово не станет затекать между витками, обволакивая соединение и обеспечивая хороший контакт.
Этот способ монтажники не любят: уходит много времени, но если соединение проводов в распределительной коробке делаете для себя, не пожалейте времени и усилий, зато будете спасть спокойно.
Сварка проводов
Если есть инверторный сварочный аппарат, можно использовать соединение сваркой. Это делают поверх скрутки. Выставляют на аппарате сварочный ток:
- для сечения 1,5 мм2 порядка 30 А,
- для сечения 2,5 мм2 — 50 А.
Электрод используют графитовый (это для сварки меди). Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Сварка происходит за доли секунды. После остывания место соединения изолируется. Процесс сварки проводов в распределительной коробке смотрите в видео.
Клеммные колодки
Еще одно соединение проводов в распределительной коробке — с помощью клеммных колодок — клеммников, как их еще называют. Есть разные типы колодок: с зажимами и винтовые, но, в общем, принцип их устройства один. Есть медная гильза/пластина и система крепления проводов. Они устроены так, что вставив в нужное место два/три/четыре проводника, вы их надежно соединяете. В монтаже все очень просто.
Винтовые клеммные колодки имеют пластиковый корпус, в котором закреплена контактная пластина. Они есть двух типов: со скрытыми контактами (новые) и с открытыми — старого образца. В любом из них в гнездо вставляется очищенный от изоляции проводник (длина до 1 см) и зажимается при помощи винта и отвертки.

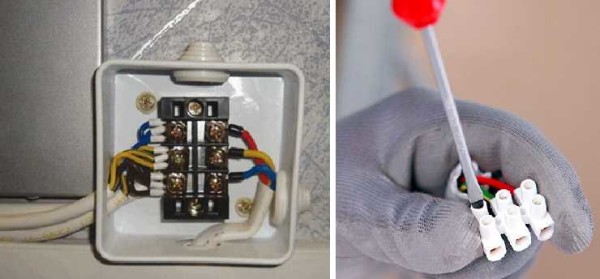

Соединение проводов в распределительной коробке при помощи клеммных колодок
Их недостаток в том, что не очень удобно соединять в них большое количество проводов. Контакты располагаются попарно, и если надо соединить три и больше провода, приходится втискивать в одно гнездо два провода, что затруднительно. Зато их можно использовать в ветках со значительным потреблением тока.
Другой вид колодок — клеммники Ваго. Это колодки для быстрого монтажа. В основном используются два вида:
- С плоскопружинным механизмом. Называются еще одноразовыми, так как повторное их использование если и возможно, то со значительным ухудшением качества контакта. Дело во внутреннем строении: в корпусе стоит пластина с пружинными лепестками. Вставляя проводник (только одножильный), лепесток отгибается, зажимая провод. Обеспечивая контакт, он врезается в металл. Если проводник, при должном усилии и удастся выдернуть, то лепесток уже прежнюю форму не примет. Потому этот тип и считается одноразовым. Несмотря на это соединение надежное, и использовать их можно. Есть еще специальные клеммники той же формы, но в черном корпусе. У них внутри содержится электромонтажная паста. Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят. Паста предотвращает окисление, позволяя легко соединять эти два металла.

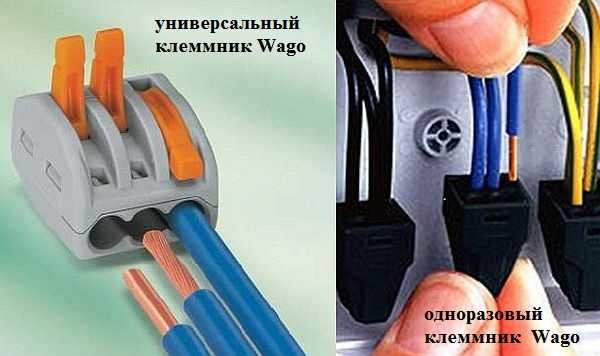

Клеммные колодки Ваго
- Универсальные с рычажковым механизмом. Это, пожалуй, самый удобный соединитель. Вставляете оголенный проводник (длинна прописана на обратной стороне), нажимаете на маленький рычажок. Соединение готово. При необходимости перезаделать контакт, рычажок поднимаете, провод вынимаете. Удобно.
Особенность этих клеммных колодок в том, что они могут эксплуатироваться только при малых токах: до 24 А при сечении медного провода в 1,5 мм, и до 32 А при сечении в 2,5 мм. При подключении нагрузок с большим потреблением по току, соединение проводов в распределительной коробке нужно выполнять другим способом.
Опрессовка
Этот способ возможен при наличии специальных клещей и металлической гильзы. На скрутку надевается гильза, она вставляется в клещи и зажимается — опрессовывается. Этот способ как раз подходит для линий с большой амперной нагрузкой (как сварка или пайка). Подробно смотрите в видео. В нем даже собрана модель распределительной коробки так что будет полезно.
Основные схемы расключения
Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.
Как подключить розетки
Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

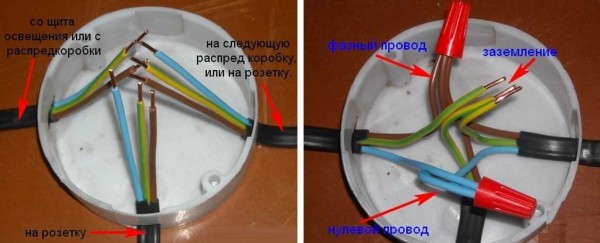

Схема расключения розетки в распределительной коробке
В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.
Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.
Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.
Подключение одноклавишного выключателя
При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть
- вход — от другой распределительной коробки или со щитка;
- от люстры;
- от выключателя.
Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.
Подключение одноклавишного выключателя в распредкоробке
Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.
Подключение двухклавишного выключателя
Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

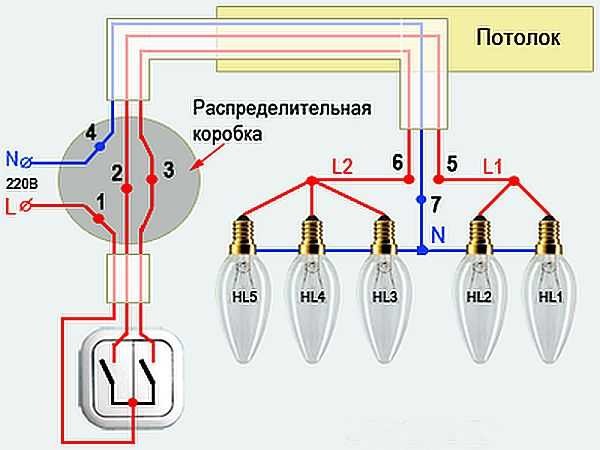

Схема подключения двухклавишного выключателя
В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.
Схема подключения проводов для двухклавишного выключателя
Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.
