Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.

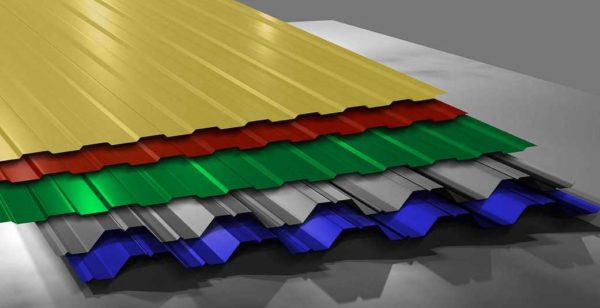

При небольших затратах крыша из профнастила выглядит солидно
Виды профнастила
Содержание статьи
- 1 Виды профнастила
- 1.1 По назначению
- 1.2 По типу покрытия
- 2 Как настилать профнастил на крышу
- 2.1 Как правильно крепить профнастил на крышу
- 2.2 Чем резать
- 2.3 Порядок монтажа
- 3 Кровля из профнастила: узлы
- 3.1 Установка и герметизация конька
- 3.2 Подшивка свеса профлистом
- 3.3 Примыкание профнастила к стене
- 3.4 Проход трубы
Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий, и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.
По назначению
Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».
Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).
После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

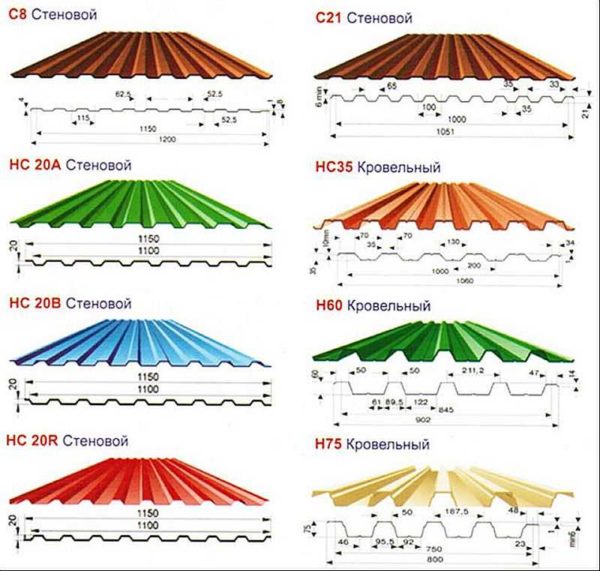

Маркировка и размеры профлиста
Форма волны у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.
По типу покрытия
При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.
Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

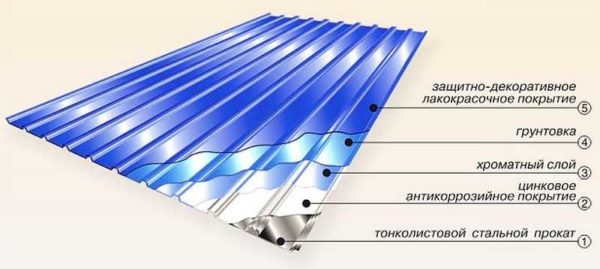

Цветной профнастил имеет много слоев
При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.
Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.
- Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
- Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
- Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
- ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.
Разные виды покрытия обеспечивают разные характеристики
В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.
Как сделать крышу из металлочерепицы смотрите тут.
Как настилать профнастил на крышу
Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.
О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.
Угол наклона кровлиВеличина горизонтального перекрытия профлиста
меньше 12°200 мм + герметик
от 12° до 14°200 мм
от 15° до 30°150-200 мм
больше 30°100-150 мм
Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.
Как покрыть крышу гибкой черепицей смотрите тут.
Как правильно крепить профнастил на крышу
Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).
Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

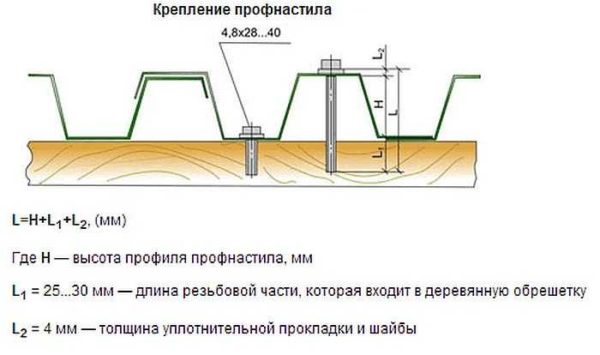

Как высчитать длину самореза для установки профлиста на крышу
При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.
Чем резать
Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.
Порядок монтажа
После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

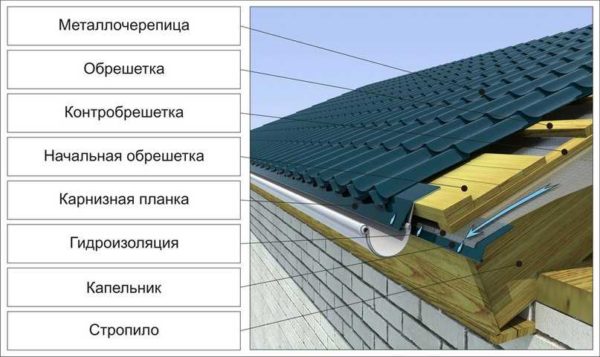

Как сделать свес кровли из профнастила
Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:
- Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

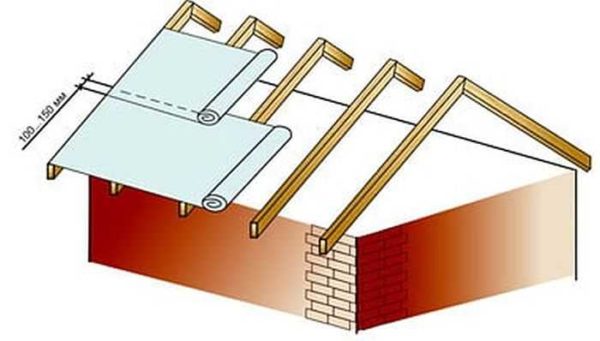

Как укладывать гидроизоляцию на крыше
- Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом.
- Перпендикулярно стропильным ногам прибивают обрешетку (доска 100*25 мм) с шагом 50-60 см. Вверху крепят две доски подряд, с двух сторон от конька — тут будут крепиться коньковые элементы. В нижней части, там где формируется свес, тоже крепятся две или даже три доски подряд — тут крепиться еще один капельник (смотрите на рисунке выше).
- К обрешетке крепят профлист.
Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:
- Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
- К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.

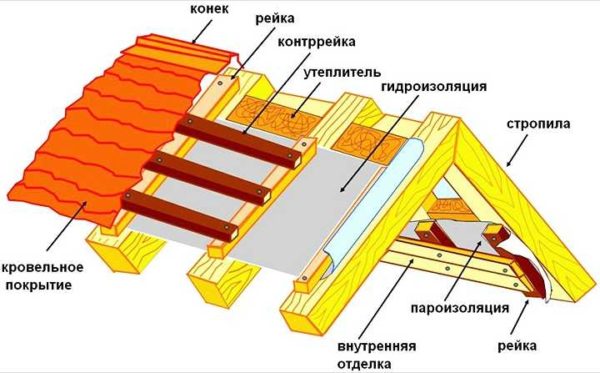

Примерный состав пирога для утепленной крыши из профлиста
- Со стороны крыши пространство между стропильными ногами заполняют теплоизоляционным материалом. Чаще всего это каменная вата и лучше, если вы найдете возможность купить материал, который не боится намокания (есть и такие).
- Поверх утеплителя, к стропильным ногам крепится гидроизоляционная пленка или мембрана. Правила ее укладки такие же, как описано выше. Но тут задача посложнее: провисание должно быть таким чтобы мембрана не соприкасалась с утеплителем. Минимальная величина провисания — 2,5 см, плюс минимальный вентиляционный зазор — 2 см. Если при рекомендованной толщине утеплителя обеспечить его не получается, к стропилам прибивается дополнительная планка, а к ней крепится гидроизоляция. Сама гидроизоляция также крепится планками.
- Устраивается обрешетка.
- Монтируется профлист.
Кровля из профнастила: узлы
Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.
Установка и герметизация конька
Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.

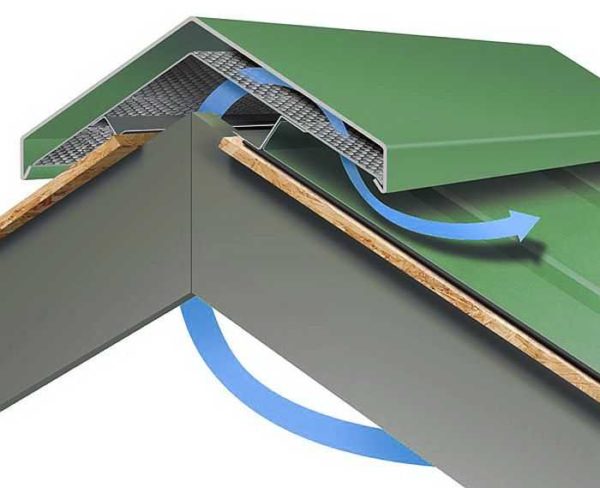

Принцип установки конька с вентиляцией
Если специальные коньки с вентиляцией (на фото), но даже если просто установить обычный коньковый элемент, между профлистом и его краем, получается большое количество отверстий — в каждой впадине гофры. Величина этого зазора зависит от высоты волны — чем выше волна, тем больше получаются зазоры. На свесе, там где прибивается фронтальная доска, также есть аналогичные отверстия. Движение воздуха обычно идет снизу-вверх — от свеса, через подкровельное пространство (для этого обязательно при монтаже кровельного материала оставляют вентиляционные зазоры, которые формируются обрешеткой), к щелям в коньке. Так и происходит вентиляция и регуляция влажности утеплителя, испаряется и уносится конденсат.
Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

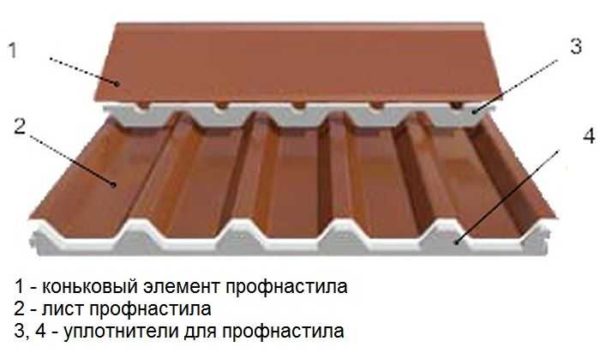

Герметизация отверстий в кровле из профнастила при помощи уплотнителя
Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.
Подшивка свеса профлистом
Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.
Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

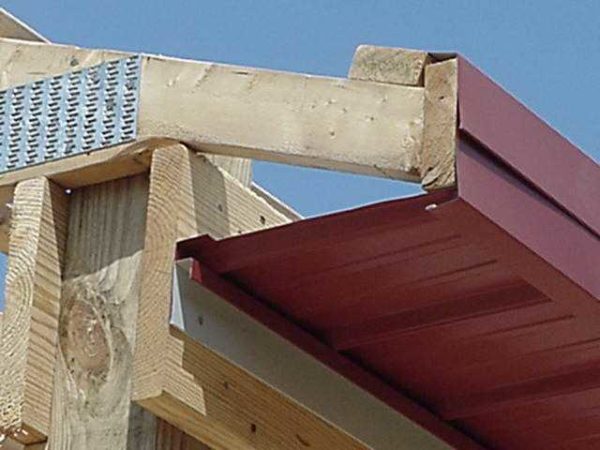

Как подшить свес крыши профлистом
Как сделать ендову на крыше смотрите тут.
Примыкание профнастила к стене
В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

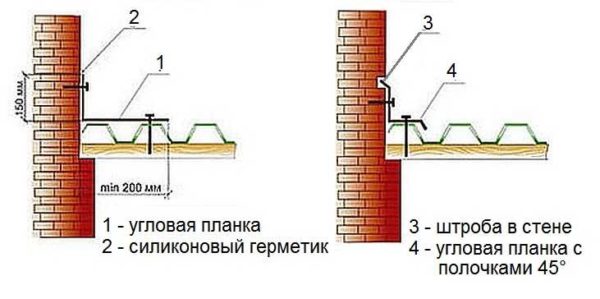

Как сделать примыкание крыши из профлиста к стене
Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).
Второй вариант более трудоемок: в стене делают штробу (канавку), в которую заводят угловую планку с загнутыми под 45° полочками. Крепление в этом случае аналогичное, разница в размерах планки — она может быть 100*100 мм или около того.
Проход трубы
Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.
Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.
После закрепления юбки фиксируют горловину. Если фартук металлический, верхушку охватывают хомутом, затягивают, стык промазывают герметиком. При использовании полимерного фартука (мастер-флеш), он с приличным усилием одевается на трубу (иногда требуется даже смазать трубу мыльным раствором), но стык, все-таки, для надежности, проходят герметиком.
С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

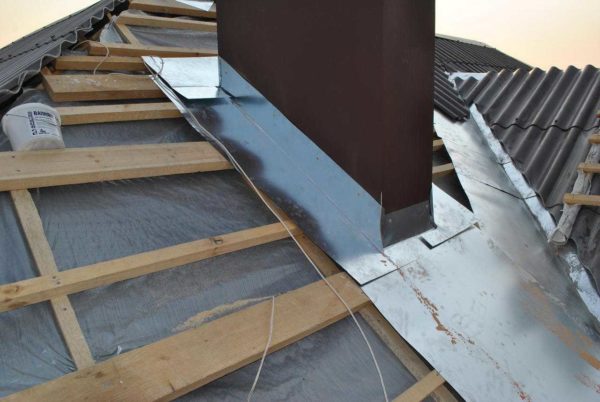

Организация прямоугольной обхода трубы на крыше
